問題與挑戰
作為現今普遍接受的移動存儲工具,USB閃存盤在各種嵌入式系統中也獲得廣泛應用。
本文介紹低成本PIC控制器通過USB2.0全速接口與閃存盤進行連接的實現過程，并著重針對PIC微控制器和VinculumUSB接口芯片說明有關嵌入式接口的硬件設計以及程序的編寫。
如今各種閃存盤和USB外設價格已相當?shù)土?并被廣泛應用到帶USB接口的PC中.而要將它們應用于8位或16位嵌入式系統中,如何解決成本和功耗等問題才是關鍵.這其中的原因主要是這類系統中用到的嵌入式控制器，如Microchip公司推出并得到廣泛應用的PIC系列器件具有多種存儲密度和外設，但由于缺乏接口、資源和性能，無法作為USB的主控制器。
在實際應用中，可用VNC1LVinculum控制器來實現這種連接，該芯片提供了作為系統控制器的PIC和USB2.0全速端口之間的接口，順利實現與USB閃存盤的連接，同時該方案具有很短的執行時間和最小系統成本。Vinculum基于定制處理器內核，有兩個直接存儲訪問(DMA)引擎以加快數據傳輸和32位數字協處理器優化文件系統的計算，所有這些都在一個芯片里完成 ，芯片帶有64K嵌入式閃存和4K內部數據SRAM。

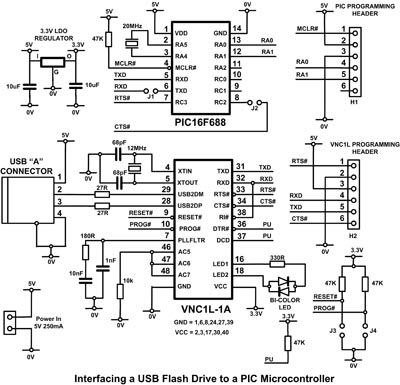

Vinculum專門針對嵌入式USB控制器市場，只需要很少外部支持元件。Vinculum核與常用MCU核相比的一個主要特點是其代碼長度大幅縮短，減少內核在代碼上的開銷，因此可以在單芯片e-Flash存儲器里裝入更多功能，這一特點也正好可以彌補基于PIC的嵌入式系統的不足。系統原理圖見圖1，通過Vinculum將小型PICMCU連到USB“A”連接器上，然后就可以連接USB閃存盤了。
搭建模擬系統
PIC是系統控制器，通過通用I/O引腳(引腳9、10、11上的RC0、RC1、RA2)接收從傳感器或其他來源傳過來的數據，對數據格式進行轉換，然后用數據流將數據寫入閃存盤上的文件里。命令和數據通過TXD(引腳6)傳到VNC1L的RXD(引腳32)，VNC1L在USB閃存盤上生成FAT12/16/32文件并存儲數據，并通過USB2DM(引腳28)和USB2DP(引腳29)和閃存盤通信。數據也用同樣引腳讀出，然后將數據通過VNC1L的TXD(引腳31)傳到PIC的PXD(引腳5)以供系統固件使用。
在PIC引腳2和3之間接入一個20MHz晶振可在其UART接口獲得高達115200bit/s波特率，而使用內部8MHz振蕩器只能獲得最高9600bit/s波特率，因此加接晶振可提高系統性能。PIC的IO引腳RC2和RC3都被固件使用，以模擬與VNC1LUART連接的RTS/CTS握手信號。系統由PIC上的固件控制，數據傳輸則由PIC發出的指令控制，該指令由Vinculum上的標準固件進行解釋。雖然說起來很簡單，但完成設計還有其他一些工作要做，例如器件還需要電源、控制時鐘的晶振以及編程。
系統需要標準的5V250mA電源(PSU)，可為USB“A”連接器提供高達200mA電流，同時為VNC1L和PIC各提供25mA驅動電流。VNC1L采用3.3v電源，由一個3.3vLDO調壓器提供，它帶有一個5v容限IO引腳，可使其連到PIC而不需要用到電平轉換器。在低功耗應用中，VNC1L不工作時可進入2mA睡眠模式，如需喚醒器件，只需觸發RART接口的振鈴指示(RI)引腳(引腳38)。如果它連到RXD線上(如圖所示)，就可以用一個空命令觸發以喚醒器件。
該設計還包括一個雙色LED指示器，由引腳16和18推動。它可以顯示是否成功連上USB閃存盤并可以訪問文件系統。
