一款使用TI的低功耗C5xDSP的指紋識別方案

    2013-10-23 15:51 來源:電子信息網 作者:蒲公英

    設計說明

    指紋識別用于各種應用,包括電子門禁系統、智能卡、車輛點火開關控制系統、帶指紋控制存取功能的 USB 記憶棒及許多其它應用。指紋掃描儀中的數字信號處理元件可執行濾波、轉換、特征提取、匹配運算及其它算法等復雜的 DSP 功能。

    指紋傳感器可以運用電容、光學、壓力或熱感技術來獲取手指特征的圖像。最常用的指紋傳感器解決方案首先使用激光或 LED 燈照亮指紋,然后使用 CCD 或價格較為低廉的 CMOS 傳感器進行圖像采集。指紋傳感器通常為自包含模塊,其包括可將模擬信息轉換成數字化數據流的模數轉換器。分辨率、動態范圍和像素密度均是決定圖像質量并影響傳感器精確度的因素。

    一旦采集到圖像,數字信息將被傳輸?shù)綌?shù)字信號處理器以生成匹配。匹配過程的第一步即調節掃描的指紋。指紋閱讀器很少將完整指紋用于識別。而是 DSP 使用算法提取每個指紋的特征和樣式,以生成獨特的數字代碼。軟件流中的第二步是讀取從掃描的圖像中生成的代碼,然后將其與數據庫的潛在匹配項進行比較。比較步驟將需要系統訪問聯網數據庫或非易失性存儲器中的指紋信息。

    EDNCOL_2013OCT18_PC-PE_CONSUMER_TA_01

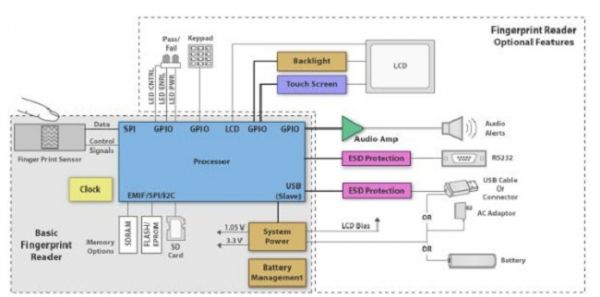

    在生物辨識指紋掃描中對實時信號處理的需要使C55xDSP成為這一應用的一個引入注目的解決方案。C55x 在主動和被動模式下的低功耗功能使其成為指紋掃描應用的絕配,因?yàn)樵诮^大部分的時間里,處理器都處于低功耗模式。C55xDSP的外設集成包括片上 LDO、片上存儲器和用于連接的 USB Phy。安裝片上外設憑借簡化電路板布局和減少芯片總數降低了系統總成本。當通信外設與處理器被安裝在同一芯片上時,保護您的器件免受 ESD 的來源的傷害也很重要。可以與人體接觸的所有 IO 或通信外設或 ESD 的其它來源均應受到保護。像 TPD3E001 這樣的器件可以為 USB 2.0 接口提供高達 15kV 的多通道 ESD 保護。

    C55x 上發現的 LCD 橋接器可用于顯示消息或選項菜單。TSC2003 觸摸屏控制器與應用的集成為用戶提供了一種從顯示的菜單選擇選項的方法。此應用還內置了音頻功能,可以警報和預先錄制的語音命令兩種形式為用戶提供反饋。這可以通過 C55x 的 I2S 功能實現,為音頻 DAC 提供數字音頻流。DAC3120 等器件包含能夠驅動 2.5 瓦單聲道揚聲器的內置 AB 類放大器,可以將數字音頻流轉換成模擬信號并提高系統集成的能力。

    指紋識別 C55xDSP
