針對目前世界范圍內汽車盜竊案的上升趨勢,各汽車廠家都在不斷地改進防盜技術,尤其是隨著微電子技術的進步,汽車防盜技術己向著自動化、智能化方向發展。汽車防盜器按其結構和功能大致分為4類:機械式,電子式,芯片式和網絡式。其中,機械鎖是最傳統的防盜裝置,一般不單獨使用;電子式防盜系統是目前應用最廣泛的一種裝置;而芯片式數碼防盜器和網式防盜系統是汽車防盜系統的發展方向。本文根據汽車防盜系統所涉及基本原理,系統數據信息處理中用的GSM短信息協議,詳細介紹了系統的硬件構成,包括系統電源電路、微控制器MSP430F149、GSM無線模塊、TC35、GPS接收模塊以及外圍的檢測控制電路。本系統相對與市面上其它類型的防盜報警系統優勢在于,可以將部分已經安裝在車主汽車上的普通電子式防盜器改裝成網絡式汽車防盜系統,從而大大降低用戶費用投入,提升產品的性價比。
1 防盜系統的工作原理

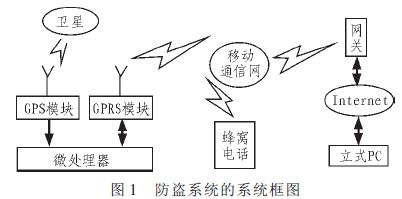

汽車防盜系統是一個綜合運用嵌入式技術、GPs技術㈣、GSM無線通信技術的平臺。系統采用移動電話網做為通信媒體.利用GPs定位技術及電子技術、計算機技術等手段,對被監控的車輛進行全方位的監控和跟蹤,并把相應的數據信息通過GSM網絡傳送到監控中心。車載終端檢測車輛的狀態,如果發現車輛出現異常,向監控中心和用戶發出報警信息同時.也接收來自監控中心和用戶的命令,并解析命令執行相應操作。該防盜系統主要由車載終端、無線通信網絡和監控中心組成。系統的組成原理如圖l所示。
2 系統的硬件設計

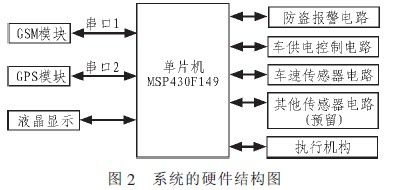

基于GSM的汽車防盜系統主要由:車載終端(微控制器,GPS模塊,GSM模塊、傳感電路)、傳輸網絡(GSM網絡)、監控中心、用戶手機組成。在對系統的通信平臺、定位技術、功能和性能要求分析的基礎上,提出系統的整體設計方案。圖2表示了系統的硬件結構框圖。
