新一代半導體封裝技術突破

    2021-05-08 10:21 來源:美通社 作者:電源網

    日前,三星半導體已開發出了能將邏輯芯片(Logic Chip)和4枚高帶寬內存(HBM,High Bandwidth Memory)封裝在一起的新一代2.5D封裝技術“I-Cube4”。

    untitled

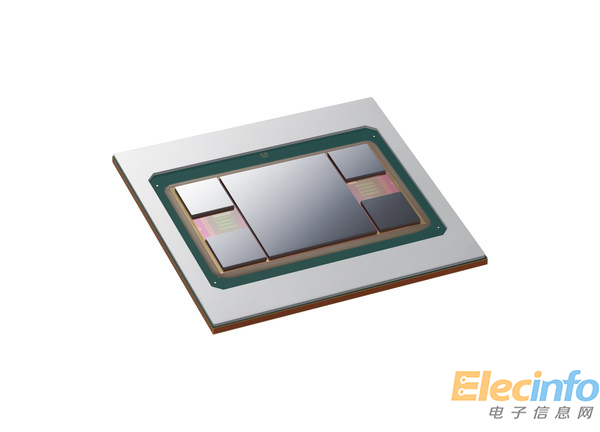

    三星半導體I-Cube4技術

    1

    新一代2.5D封裝技術“I-Cube4”

    日前,三星半導體已開發出了能將邏輯芯片(Logic Chip)和4枚高帶寬內存(HBM,High Bandwidth Memory)封裝在一起的新一代2.5D封裝技術“I-Cube4”。

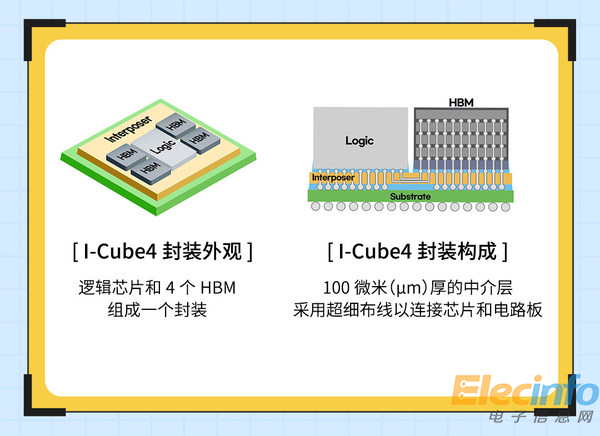

    “I-Cube4”全稱為“Interposer-Cube4”,作為一個三星的2.5D封裝技術品牌,它是使用硅中介層,將多個芯片排列封裝在一個芯片里的新一代封裝技術。

    硅中介層(Interposer)指的是在高速運行的高性能芯片和低速運行的PCB板之間,插入的微電路板。 硅中介層和放在它上面的邏輯芯片、HBM通過硅通孔(TSV,Through Silicon Via)微電極連接,可大幅提高芯片的性能。使用這種技術,不僅能提升芯片性能,而且還能減小封裝面積。因此,它將廣泛應用于高速數據傳輸和高性能數據處理的領域,比如高性能計算(HPC,High Performance Computing)、人工智能/云服務、數據中心等。尤其是三星半導體采用了獨特的半導體制造工藝技術,能防止超薄中介層在100微米(μm)狀態下變形,并采用不含密封劑的獨特結構,以改善散熱性能。

    “專注于高性能計算領域的新一代封裝技術的重要性正在日益凸顯。”三星半導體(Foundry)市場戰略部總經理姜文素專務表示,“基于‘I-Cube2’的量產經驗,和‘I-Cube4’極具商業性的差別化技術競爭力, 三星將盡快研發出搭載6個、8個HBM的新技術,并將其推向市場。”值得一提的是,2018年,三星向市場展示了將邏輯芯片和2個HBM集成一體的“I-Cube2”解決方案;2020年,三星發布了 三星發布了新一代極具差異化的“X-Cube”技術,可以將邏輯芯片和和SRAM進行垂直3D堆疊。

    三星半導體 邏輯芯片
