中國 2016年3月8日 全球領先的高性能傳感器和模擬IC解決方案供應商艾邁斯半導體公司（ams AG，SIX股票代碼：AMS），以及橫跨多重電子應用領域、全球領先的半導體供應商意法半導體（STMicroelectronics，簡稱：ST；紐約證券交易所代碼：STM），今日宣布ARM新的穿戴式參考設計選用兩家公司的NFC解決方案提供安全、高性能的NFC和微控制器功能。
NFC解決方案
NFC解決方案

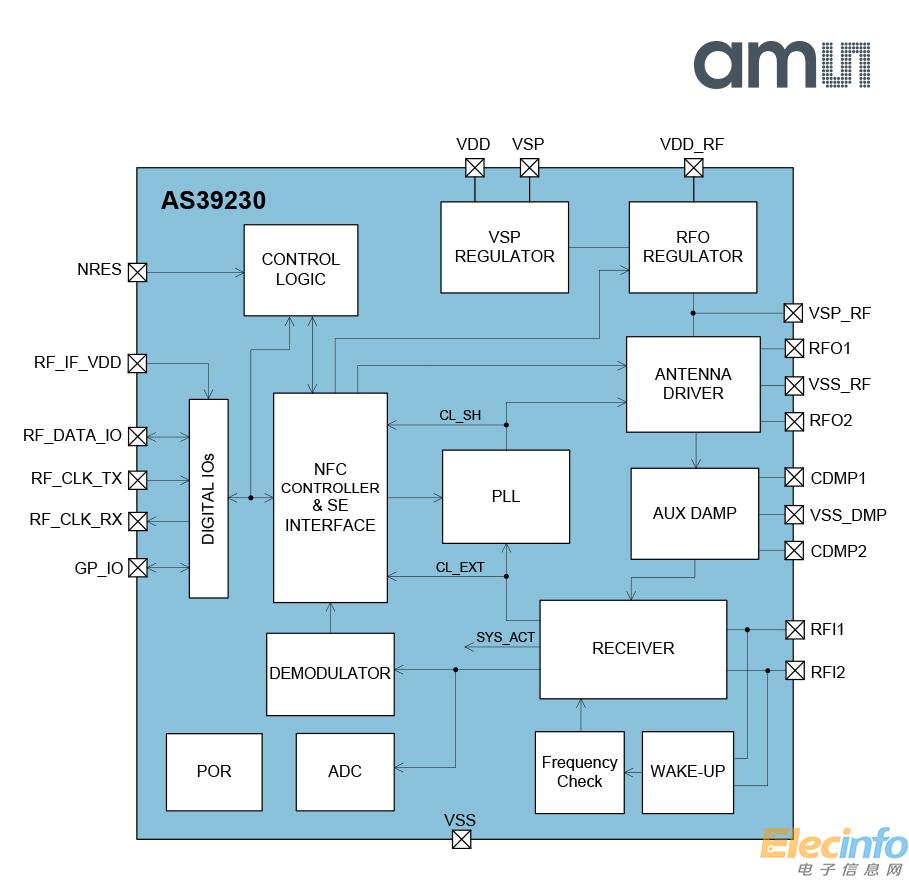

由意法半導體和艾邁斯半導體共同開發的NFC解決方案包含意法半導體的ST54E，其系統級封裝具有NFC控制器（NFCC）和一個符合GlobalPlatform標準v2.2的安全元件；此外還包括艾邁斯半導體具有增強型NFC技術的AS39230 NFC模擬前端。該NFC解決方案尤為適合例如穿戴式設備和智能手機等特別小巧且電池供電的產品。
·艾邁斯半導體的增強型NFC技術克服了傳統NFC設備試圖通過一個微小天線在一個不利射頻傳輸的環境中所面臨的操作難題。即使是使用小于100mm2的小天線，艾邁斯半導體和意法半導體的整合解決方案也能滿足在非接觸式支付中對射頻性能的EMVCo要求。
·意法半導體的SiP為所有重要的NFC全球安全標準提供了全面的支持，確保了ARM mbed穿戴式參考設計可以支持物聯網（loT）應用所需要的安全支付方式，包括非接觸式支付、自動售檢票和訪問控制等諸多應用。
·艾邁斯半導體和意法半導體的整合解決方案實現了非常低的平均功耗，幫助延長電池充電后的運行時間。這些都得益于增強型NFC前端和NFCC的完全可配置電源循環。

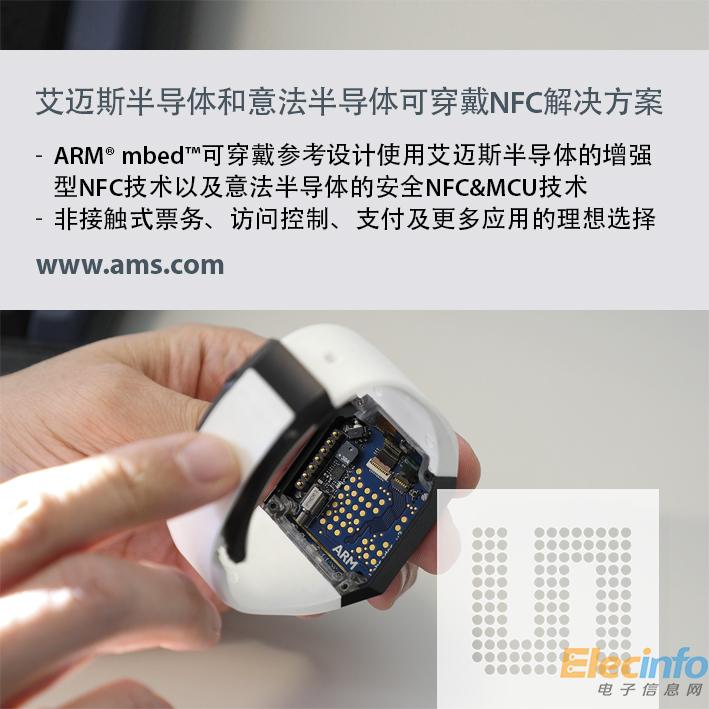

mbed穿戴式參考設計提供了一個模型，穿戴式設備原始制造商可以快速復制以實現高性能NFC卡模擬。由于整合解決方案提供了一個由意法半導體開發的完整NFC軟件棧，系統設計者可以尤為容易地進行操作。該軟件棧與ARM mbed物聯網設備平臺相兼容。
此外，整合解決方案的高射頻性能確保了NFC甚至能在最苛刻的操作環境中發揮作用。NFC系統利用了艾邁斯半導體AS39230的獨特功能，實現了有源負載調制。這增強了NFC前端的信號傳輸到一個“工作場”-在這個空間里面穿戴式設備可以與NFC讀卡器耦合，媲美或者超過一張非接觸式卡片，通常此類卡片會有一個40倍大的天線。由艾邁斯半導體和意法半導體提供的整合解決方案也為mbed穿戴式參考設計的天線進行了優化，使其免疫穿戴式參考設計中藍牙和GPS無線電的干擾。
獨立的意法半導體和艾邁斯半導體元件之間密切的兼容性提供了精細的節電能力：當NFC射頻場不存在的時候，ST54E可以進入深度休眠模式。與此同時，AS39230通過其低耗電主動功率模式迅速地進行電源循環，僅使用18μA的平均電流。該整合解決方案的軟件基于ARM技術對低功耗微控制器進行了優化。其模塊化設計意味著用戶可以選擇只選用他們設備所支持的那些模塊，幫助減少系統的內存要求并優化資源占用。該軟件棧也可以選擇支持點對點和讀/寫功能，并且可以在設備位于射頻場時進行無線更新。
ST54E作為完全符合NFC論壇標準的卡模擬、點對點以及讀卡器模式被認可并提供給開發者。它也同樣適用于需要全球認證的應用中，包括通用標準、EMVCo、GlobalPlatform、Visa卡、萬事達卡、美國運通卡、美國發現卡、以及中國人民銀行（PBoC）。此外，一個獨立的指紋識別器增強了mbed穿戴式參考設計的安全性能，它使用了意法半導體基于ARM Cortex?-M4內核的STM32F411動態高效微控制器，可進行指紋圖像處理和匹配。
艾邁斯半導體無線業務總監Mark Dickson表示：“我們和意法半導體的整合NFC參考設計可提供當今市場中最佳的射頻性能、互操作性和低功耗操作，并已受到業界認可。得益于電路板空間占用和處理能力方面的最低系統要求，該整合解決方案是諸如ARM mbed穿戴式參考設計等空間受限設計的理想選擇。”
意法半導體安全微控制器部門市場總監Laurent Degauque表示：“艾邁斯半導體和意法半導體的NFC 解決方案為開發安全和節能的穿戴式/物聯網應用如非接觸式支付、票務和訪問控制等提供了一條捷徑。與mbed物聯網設備平臺的兼容性使得原始設備制造商能快速實現從原型到產品的生產過程，并專注于更具附加價值的特性。”
ARM物聯網業務市場部副總裁Zach Shelby表示：“ARM mbed穿戴式參考設計為許多公司提供了一個成熟的設計基礎，使他們可以快速建立低功耗物聯網設備并專注于通過自身創新增加產品附加值。艾邁斯半導體和意法半導體的NFC解決方案顯示了通過利用ARM Cortex?-M處理器和用于小尺寸設備和應用的mbed OS開發平臺實現的高能源效率。”
