    一場小雪為春節的假期劃上了圓滿的句號。新年假期歸來,習慣了放松的節奏,再開始緊張忙碌的工作,是不是都會覺得不太適應,無法進入狀態呢?作為好奇寶寶的我很好奇過節期間大家都在忙些什么?有的忙著走親訪友,有的忙著大吃大喝山珍海味,有的忙著出國旅游?這里就不忘提醒下各位,過年期間好吃好喝好玩都是難免的,但是身體健康狀況也是馬虎不得的,沒有一個好身體,怎么以飽滿的精力與熱情迎接新一年的工作與挑戰呢?身為技術宅的本人我,利用假期簡單研究制作了一個測量人體脈搏波的小東西,盡管不復雜,但是調試過程中的問題還是不少的,小小總結了一下經驗與教訓,感興趣的話,聽我一一道來吧!

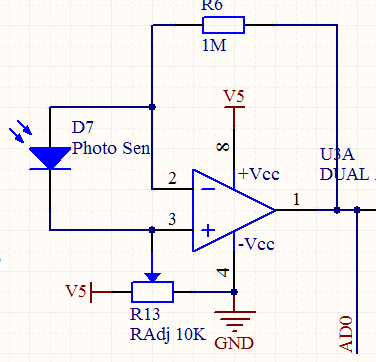

    下面的電路是用光電法采集脈搏信號的第1級電路----流壓轉換電路。

    1

    這是一個很簡單的電路,運放是單電源供電的,看得出來問題在哪里嗎?這個電路沒有任何的輸出,因?yàn)楣饷舳O管接反了,導致光生電流的流向是與實際需要正好相反,所以應該把D7的正極接到運放的同相端才對,還有同相端為什么不直接接地,因?yàn)檫@是為了給同相端提供偏壓,可想而知,如果反向端的電壓始終高于同相端,那放大器的最終輸出始終為負值,而系統是單電源供電的,也就是說最終輸出始終為0,根本無法輸出信號。

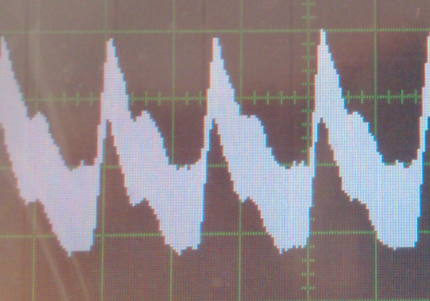

    再者用示波器觀察到的信號受到50hz工頻干擾十分嚴重,如下圖。
