科普:傳感器工作原理的分類以及設計要點解析

    2014-01-24 11:31 來源:電子信息網 作者:蒲公英

    好的傳感器的設計是經驗加技術的結晶。一般理解傳感器是將一種物理量經過電路轉換成一種能以另外一種直觀的可表達的物理量的描述。而下文我們將對傳感器的概念、原理特性進行逐一介紹,進而解析傳感器的設計的要點。

    1傳感器的概念

    傳感器是一種檢測裝置,能感受到被測量的信息,并能將感受到的信息,按一定規律變換成為電信號或其他所需形式的信息輸出,以滿足信息的傳輸、處理、存儲、顯示、記錄和控制等要求。它是實現自動檢測和自動控制的首要環節。

    國家標準GB7665-87對傳感器下的定義是:“能感受規定的被測量件并按照一定的規律(數學函數法則)轉換成可用信號的器件或裝置,通常由敏感元件和轉換元件組成”。

    2傳感器的工作原理

    傳感器工作原理的分類物理傳感器應用的是物理效應,諸如壓電效應,磁致伸縮現象,離化、極化、熱電、光電、磁電等效應。被測信號量的微小變化都將轉換成電信號。化學傳感器包括那些以化學吸附、電化學反應等現象為因果關系的傳感器,被測信號量的微小變化也將轉換成電信號。向傳感器提供±15V電源,激磁電路中的晶體振蕩器產生400Hz的方波,經過tda2030功率放大器即產生交流激磁功率電源,通過能源環形變壓器T1從靜止的初級線圈傳遞至旋轉的次級線圈,得到的交流電源通過軸上的整流濾波電路得到±5V的直流電源,該電源做運算放大器AD822的工作電源;由基準電源AD589與雙運放AD822組成的高精度穩壓電源產生±4.5V的精密直流電源,該電源既作為電橋電源,又作為放大器及V/F轉換器的工作電源。

    1

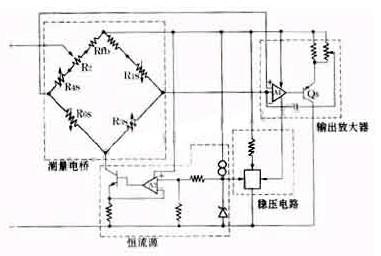

    傳感器的工作原理圖

    當彈性軸受扭時,應變橋檢測得到的mV級的應變信號通過儀表放大器AD620放大成1.5v±1v的強信號,再通過V/F轉換器LM131變換成頻率信號,通過信號環形變壓器T2從旋轉的初級線圈傳遞至靜止次級線圈,再經過外殼上的信號處理電路濾波、整形即可得到與彈性軸承受的扭矩成正比的頻率信號,該信號為TTL電平,既可提供給專用二次儀表或頻率計顯示也可直接送計算機處理。由于該旋轉變壓器動——靜環之間只有零點幾毫米的間隙,加之傳感器軸上部分都密封在金屬外殼之內,形成有效的屏蔽,因此具有很強的抗干擾能力。有些傳感器既不能劃分到物理類,也不能劃分為化學類。大多數傳感器是以物理原理為基礎運作的?;瘜W傳感器技術問題較多,例如可靠性問題,規模生產的可能性,價格問題等,解決了這類難題,化學傳感器的應用將會有巨大增長。

    1 2 >
    傳感器 元器件 化學傳感器
