集成電路泛濫 DSP語音識別“犯賤”緊跟硬件潮流

    2014-01-22 10:55 來源:電源網 作者:娣霧兒

    0 引言

    隨著超大規模集成電路和數字信號處理(DSP)的快速發展,DSP應用越來越廣泛,涉及到各個領域如語音處理,圖像處理等方面。現在語音識別中許多復雜算法已經能夠在硬件上實現。最近十多年來,己研發出不少應用于不同領域的便攜式語音識別系統。DSP處理速度快、靈活、精確,滿足了對信號快速、實時、精確處理的要求,所以很適用于語音識別。

    1 系統硬件設計

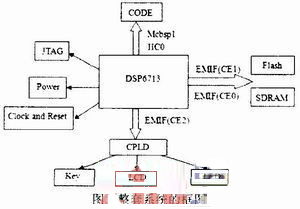

    本文所提出的語音識別系統硬件電路是以最小系統板為基礎,系統所要完成的主要功能包括:進行基本信號采集、數據運算及數據、程序存儲;音頻信號的采集、處理及輸入、輸出;與主機間的通信及數據、程序傳輸,同時配備了外部擴展接口,方便對系統的功能擴展以實現更廣泛的嵌入式應用。整套系統框圖如圖1所示。

    語音1

    1.1 電源電路

    電源電路是整個電路的核心模塊,C6000系列DSP采用的是雙電源供電方式,即內核與I/O都需要供電。TMS320C6713BGDP300型DSP,其主頻最高可達到300MHz,它對供電電壓的要求是:內核電壓(CVDD,core voltage)為1.26V,I/O電壓(DVDD,device voltage)則與外部其他芯片相同,為3.3V。輸入電壓為5V,其中3.3V電壓由LDO芯片TPS75801來產生,1.26V由DC/DC穩壓芯片TPS54310產生。值得注意的是在加電過程中,要保證CVDD先得到供電,DVDD后得到供電,至少兩者同時得到供電,間隔不得小于1s,否則會導致DSP不正常工作,甚至損壞器件。

    1 2 >
